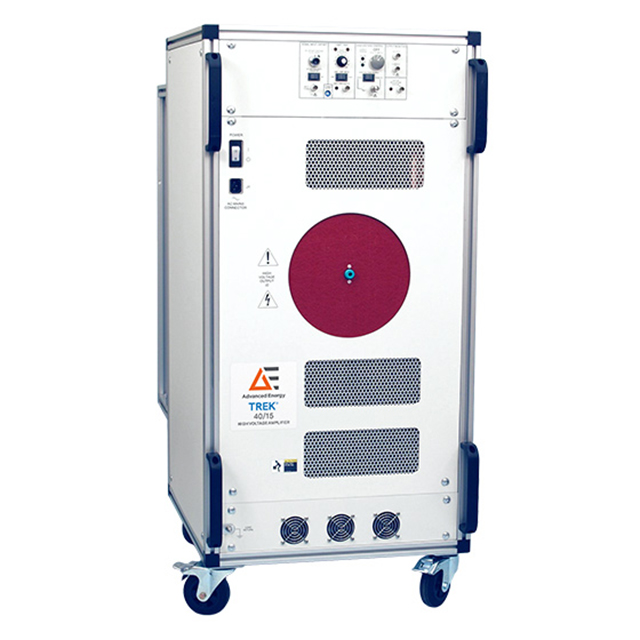

美國Trek 40/15 同相高壓放大器

更新時間:2025-03-13

瀏覽量:640

品牌：美國Trek
型號：Trek 40/15
描述： Trek 40/15 直流穩定高壓功率放大器采用全固態設計、同相配置和 4000 V/V 的固定增益。它可以防止有源負載或輸出對地短路可能產生的過壓和過流情況。精密電壓和電流監控器提供高壓輸出和負載...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 40/15 同相高壓放大器描述：

數據表

Trek 40/15是一款直流穩定的高壓功率放大器，采用全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作。配置為非反相，固定增益為4000 V/V，可防止有源負載或輸出對地短路產生的過電壓和過電流情況。四象限有源輸出級在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流，以實現無功負載所需的精確輸出響應和高轉換速率。

Trek 40/15 直流穩定高壓功率放大器采用全固態設計、同相配置和 4000 V/V 的固定增益。它可以防止有源負載或輸出對地短路可能產生的過壓和過流情況。精密電壓和電流監控器提供高壓輸出和負載電流的低電壓表示，用于監控目的或用作閉環系統中的反饋信號。

產品亮點

刻度單圈電位計可用于優化各種負載參數的交流響應

電流限制/跳閘狀態指示燈和連接器

每臺設備均提供 NIST 可追溯校準證書

直流穩定，適用于可編程電源應用

本地和遠程高壓開啟或關閉功能

利用低輸出噪聲和精確輸出

受益于幾乎免維護的運行和固態設計

通過閉環系統實現高精度

通過四象限輸出驅動電容負載

通過短路保護保護設備

產品應用

電介質研究

電子束離子阱和離子源

靜電紡絲

靜電偏轉（包括離子束轉向）

靜電火焰控制

靜電懸浮

靜電除塵

高壓電纜測試

高壓元件測試

等離子體研究（包括電介質阻擋放電）

產品規格

輸出電壓范圍	0 to ±40 kVDC or peak AC
輸出電流范圍	0 to ±15 mADC or peak AC
輸入電壓范圍	0 to ±10 VDC or peak AC
輸入阻抗	25 kΩ
輸出阻抗	47 kΩ
直流電壓增益	4000 V/V
直流電壓增益精度	優于滿量程的0.1%
直流失調電壓	小于 ±4 V
輸出噪聲	小于5 Vrms
轉換率	大于350 V/μs（典型值為10%至90%）
小信號帶寬	直流至大于20kHz（-3dB）
大信號帶寬	直流至大于1.4 kHz，典型（2%失真）
尺寸	1239 x 578 x 893 mm (49 x 22.8 x 35 in)
重量	100 kg (220 lb)
工作溫度	0 to 40°C (32 to 104°F)
相對濕度	達到75%，不凝結
輸出功率（W）	1200
最大輸出電流（A）	±0.015
轉換速率（V/ms）	>350000
輸出電流范圍（mA）	0 至 ±15
輸出電壓范圍（V）	0 至 ±40000
