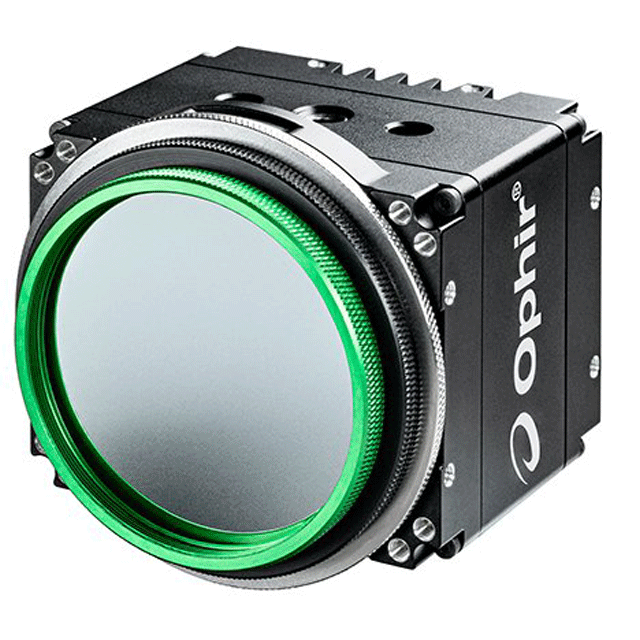

SP504S 光束分析相機

更新時間:2025-03-13

瀏覽量:546

品牌：OPHIR
型號：SP504S
描述：SP504S 相機準確捕獲和分析從 340 nm 到 1100nm 的波長。它是我們在 32.5 mm 格式下機極大的有源區域，具有寬動態范圍和信噪比，使其成為非常大光束的光束分析的理想選擇。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SP504S 光束分析相機功能性

用戶手冊

SP504S 相機準確捕獲和分析從 340 nm 到 1100nm 的波長。它是我們在 32.5 mm 格式下機極大的有源區域，具有寬動態范圍和信噪比，使其成為非常大光束的光束分析的理想選擇。

23mm x 23mm 成像器格式
很高分辨率
CMOS，全局快門
44.6 dB 真正的動態分辨率

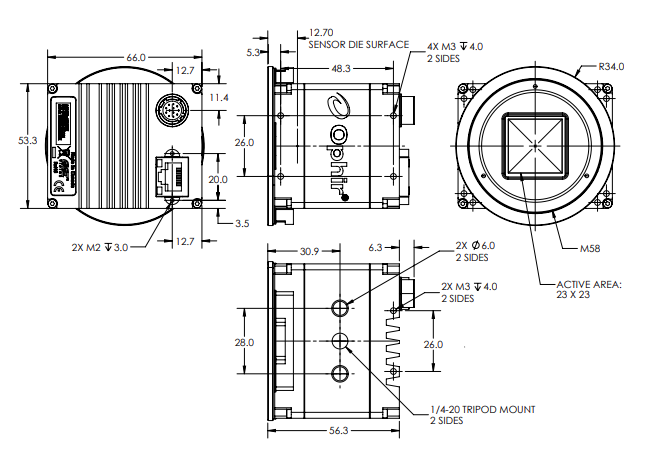

SP504S 光束分析相機圖紙

SP504S 光束分析相機規格

波長	340-1100nm
光束尺寸	45μm - 23mm
界面	千兆以太網
傳感器類型	CMOS，全局快門
兼容光源	CW，脈沖
活動區域	23 毫米 x 23 毫米
元素	5120 x 5120
有效像素間距	4.5μm
動態范圍	44.6 分貝
全分辨率幀率	4.5 幀/秒（10 位模式）
遵守	CE、UKCA、中國 RoHS

SP504S 光束分析相機常問問題

相機前端到傳感器的距離是多少？
相機正面到傳感器的標稱距離為 12.7mm，不包括 SM2 適配器。

SP504S相機的飽和度是多少？
SP504S 在 633nm 處的飽和強度為 1.68 mW/cm2。

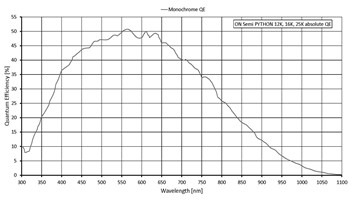

SP504S 在什么波長下響應更快？

SP504S的幀率是多少？
4.5 幀/秒

使用 SP504S 可以測量哪些光束尺寸？
45 微米 – 23 毫米

我的筆記本電腦在連接到擴展塢時無法連接到 SP504S。
許多膝上型電腦在對接時會禁用計算機上的 GigE 端口。嘗試使用擴展塢上的端口。所有用于連接 SP504S 的 GigE 端口都需要根據 Ophir-Spiricon GigEVision 產品的以太網配置文檔進行配置。

為什么 SP504S 幀速率會隨著時間的推移而降低？
如果 SP504S 在未正確配置或不完全支持千兆以太網速度的 NIC 上使用，隨著時間的推移，攝像機幀速率可能會降低或完全停止。確保 NIC 驅動程序屬性已根據 Ophir-Spiricon GigEVision 產品文檔的以太網配置進行了優化。如果幀速率繼續下降，則必須重新啟動攝像機才能恢復操作。
