維薩拉 K?PATENTS® 在線折光儀 PR-23-W/M-適用于化學腐蝕性液體工藝控制的在線液體濃度或密度測量

用戶手冊 數據表

維薩拉Vaisala PR-23-W PR-23-M  K?PATENTS® 在線折光儀用于測量化學腐蝕性溶液和純精細化學品中的液體濃度和密度。

在要求嚴苛的工藝控制應用中，PR-23-W/M 可以提供高度準確的測量技術，且不受未溶解固體和氣泡的影響。該儀器可直接安裝在工藝管道或容器內，并連續提供 4-20 mA 或數字測量信號以進行實時工藝控制。

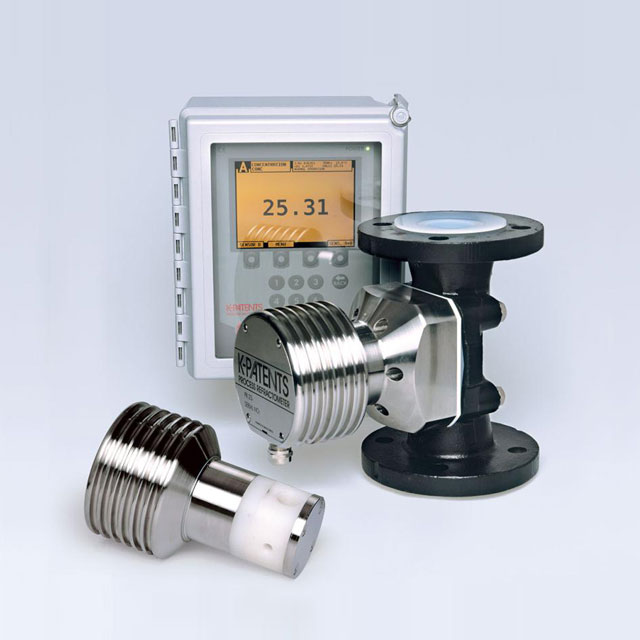

該折光儀系統由 Saunders 主體折光儀 PR-23-W 或 Teflon 主體折光儀 PR-23-M 和指示變送器組成。

測量范圍為 0-100 白利度(Brix)，精度為 +/- 0.1 白利度(Brix)，可重復性為 +/- 0.05 白利度(Brix)。測量在 -20°C 到 130 °C 的整個工藝溫度范圍內自動進行溫度補償，耐受 CIP（原位清洗）和 SIP（原位消毒）工藝流程?？商峁┡c溫度補償后的白利度(Brix)值成正比的 4-20 mA 的輸出信號，用于進行實時工藝控制。

1. Saunders 閥座在線折光儀 PR-23-W 設計用于大規模生產和大型管道（直徑分別為 50、80 或 100 mm）。

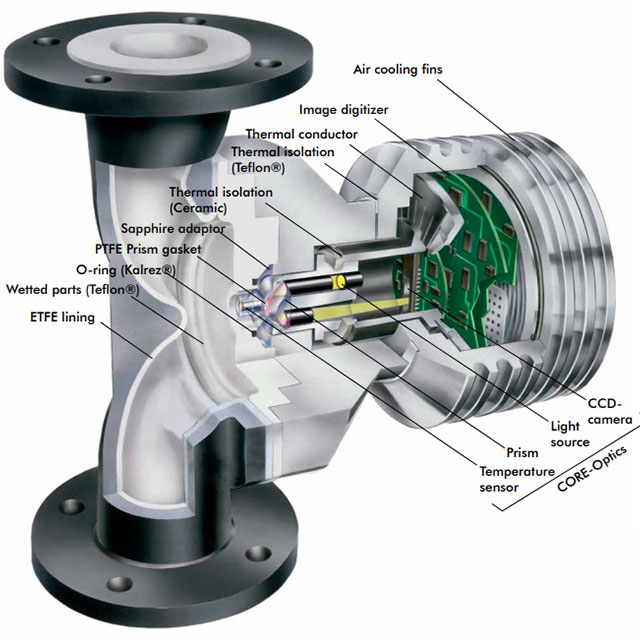

   PR-23-W 隨附 Saunders（隔膜）閥座，可安裝在垂直或水平管道中。Saunders 主體材料為鑄鐵，具有堅實的機械基礎，PFA 襯里可確?；瘜W物質耐受性。其他傳感器接液部件的材料為 Teflon®、藍寶石 (Al2O3)、Kalrez® 和尖晶石 (MgAl2O4)，具有良好的化學物質耐受性和機械耐受性。傳感器蓋則采用不銹鋼 AISI 316L。

2. Teflon 主體在線折光儀 PR-23-M 是一款適用于小型管道的緊湊型折光儀。

   它通過 G1/2 英寸凹式螺紋或 1/2 英寸 NPT 螺紋與工藝管道連接，并且可以安裝在垂直或水平管道中。其內置流通池為防止金屬和易腐蝕部件與工藝液體接觸而設計。所有接液部件均采用非金屬材料制成，例如 PTFE (Teflon®) 或 PVDF (Kynar®)，均具有耐腐蝕性。

該折光儀系統為雙通道，即一個變送器可以運行兩個傳感器。第二個傳感器可在之后輕松添加。

測量范圍為 0-100%（重量百分比）。精度通常為 ±0.1%（重量百分比），測量時會自動進行溫度補償?？梢耘渲眠^低濃度和過高濃度警報。

每個傳感器都隨附一份校準證書，該證書的出具基于一組標準液體與實際傳感器輸出的比較?？梢允褂媒浾J證的折射率液體對校準和精度進行現場驗證。

特點：

1. 每個傳感器的校準方法一致，所有傳感器均可自由互換。

2. 折射率測量范圍為 nD 1.3200-1.5300，相當于 0-100%（質量百分比）。

3. 雙通道：一個變送器可以運行兩個傳感器。第二個傳感器可在之后輕松添加。

4. 全數字系統：顆粒和氣泡不影響操作或準確度。

5. PR-23-W 傳感器接液部件：Teflon®、藍寶石 (Al2O3)、Kalrez® 和尖晶石 (MgAl2O4) 具有良好的化學物質耐受性和機械耐受性；PR-23-M 傳感器接液部件：Teflon® PTFE 或 Kynar® PVDF（聚偏二氟乙烯）、棱鏡墊片 Teflon® PTFE、藍寶石棱鏡、O 形圈 Kalrez 和藍寶石適配器

6. 內置 Pt1000，快速溫度測量及自動溫度補償功。

7. ATEX 防爆認證，Zone 2，EX II 3 G EEx nA II T4。

8. ATEX 防爆認證，Zone 0 和 Zone 1，ATEX II 1G Ex ia IIC T4 區域分類（僅限本安型 PR-23-W-IA 或 PR-23-M-IA 與單通道變送器 STR）。

9. FM 防爆認證，Class I, Div. 2, Groups A, B, C and D, T6. CSA certified for Class I, Div. 2.

10. CSA 防爆認證，Class I, Div. 2, Groups A, B, C and D, T4.

11. cCSAus 電氣安全認證，傳感器：I 類，污染等級為3 級；變送器：I 類，污染等級為2 級；安裝類別為II 類。

主要優點：

為惡劣環境而設計

維薩拉 K?PATENTS® 在線折光儀 PR-23-W/M 采用了可靠的 CCD 檢測器技術，還具有良好的化學耐受性，適用于大型生產線和小型管道。 該傳感器為應對嚴苛的工藝條件、高溫、壓力和振動而設計。

安裝和操作簡單且經濟高效

在線折光儀 PR-23-W/M 通過 Sanders 閥座或 Teflon 主體安裝在主要工藝管路或旁通管路中。

PR-23-W/M 包括基于以太網的通信解決方案，借此可以與計算機網絡和互聯網建立連接， 從而通過用戶界面獲取實時測量數據和診斷信息，實現參數更改和軟件更新。

在線折光儀的燈或移動部件無需定期維護或重新校準。 用戶可以輕松實現“安裝后即無需維護”，從而降低了總擁有成本。

準確可靠

維薩拉 K?PATENTS®在線折光儀 PR-23-W/M 測量技術利用固態光學元件和 CCD 檢測器對折射率進行數字化測量。 測量精度為 ±0.0002 RI，相當于 0.1%（重量百分比）。

由于采用了數字傳感技術，即使有大量的懸浮顆粒、氣泡或顏色變化，也不會影響測量或精度。
