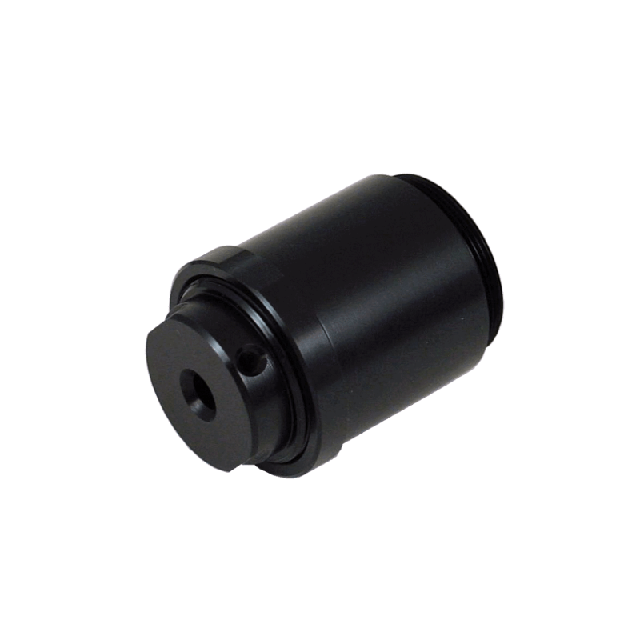

加拿大Mightex 光導準直器

更新時間:2025-03-13

瀏覽量:545

品牌：加拿大Mightex
型號：LGC-019-023-05-U
描述：光導準直器用于將來自自由空間的光耦合到光導中，或?qū)?lái)自光導的光準直以形成準直（平行）光束。光導準直器是具有眾多應用的關鍵部件。例如，光導準直器可以將來自光導的光投射到自由空間中的均勻光點中。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

加拿大Mightex 光導準直器描述：

數據表

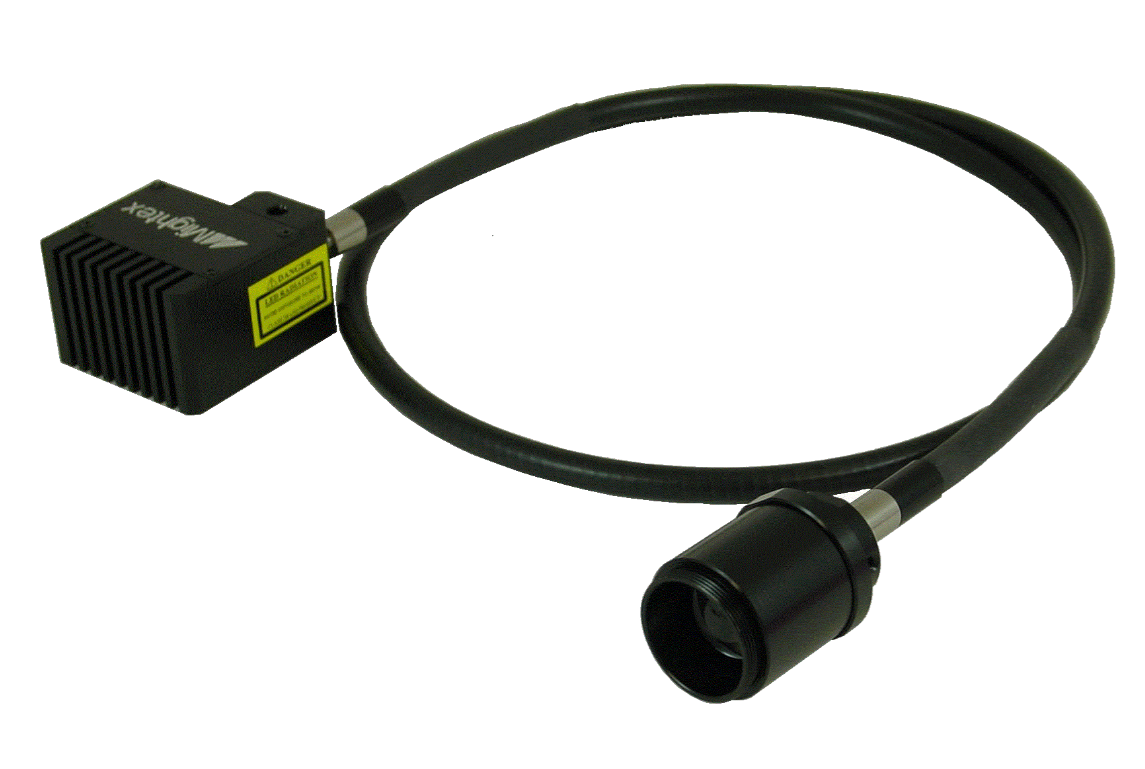

光導準直器用于將來自自由空間的光耦合到光導中，或?qū)?lái)自光導的光準直以形成準直（平行）光束。光導準直器是具有眾多應用的關鍵部件。例如，光導準直器可以將來自光導的光投射到自由空間中的均勻光點中。

大數值孔徑非球面透鏡用于精確準直和最大光通量。準直器具有從 ~100 毫米到無限遠的可調焦距。支持各種光導套圈直徑。其他密封墊圈直徑可進行定制。

全視場 （FOV）或全發散角可以計算為 FOV = 2atan （D/2f），其中 D 是光導芯直徑，f 是鏡頭的焦距。或者，距離準直器距離 L 的物體上的線性視場為 D（L/f）。

特征

非球面鏡片

帶鎖環的可調焦距

接受各種直徑的密封墊圈

應用

將光耦合到光導中

來自光導的準直光

產品規格

零件編號	焦距	通光孔徑	F# / NA	鏡片材質	波長范圍	光導套圈外徑
LGC-019-023-05-U	19	23	0.83/0.6	Fused Silica	200 ~ 2,200	5mm
LGC-019-022-05-V	19	22	0.86/0.5	B270	350 ~ 2,000	5mm
LGC-019-022-07-V	19	22	0.86/0.5	B270	350 ~ 2,000	7mm
