更新時間:2025-03-13
瀏覽量:527
產品介紹

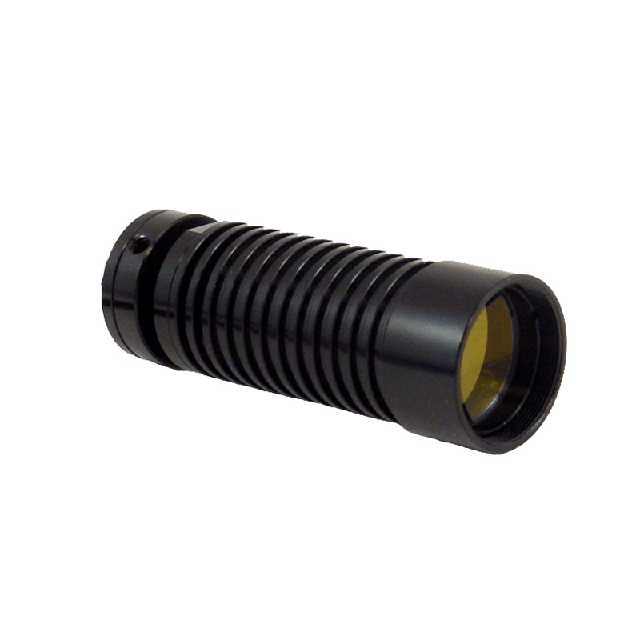

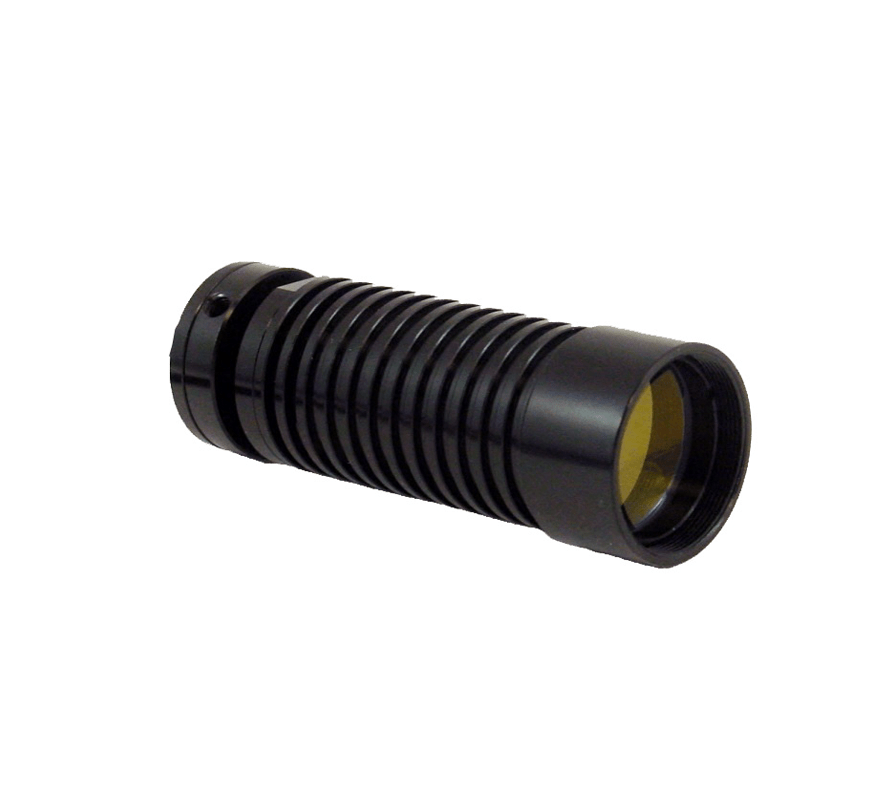

LED 準直器由準直透鏡和 LED 發射器組成。LED 發射器放置在準直透鏡的焦平面上。因此，準直透鏡將 LED 發射器成像為無限遠。Mightex LED 準直器采用高數值孔徑非球面準直透鏡，可實現精確準直和高光通量。
Mightex 的深紫外 LED 覆蓋 235nm 至 340nm 之間的波長范圍。
LED 準直器可用作照明系統中的光源。例如，LED 準直器可以取代顯微鏡中的標準燈組件，以提供穩定、強烈和快速調制的照明。通常，其余的照明光學元件會將 LED 發射器成像到成像光學元件的光瞳上，而強度均勻的準直器上的透鏡孔徑將投射到物體上。在其他照明應用中，應進行類似的布置以產生均勻和高效的照明。
LED 發射器直接安裝在準直器的金屬底座上，該金屬底座還配有集成散熱器。這種配置很大限度地減少了 LED 發射器和散熱器之間的熱阻，從而更好地散熱。如果需要，可以調整準直透鏡以實現精確準直。調整后，鎖定環固定鏡頭位置。準直器已在工廠進行了預先調整。
LED 準直器包括一根 1.5 米長的電纜，末端有兩個裸線端子。光源可由 Mightex LED 控制器或其他 LED 控制器和電流源驅動。
產品規格
類型-A
| 零件編號 | 類型 | 波長(nm) | 光束直徑(mm) | 半發散角(deg.) | Iop (mA) | Vop (V) | 典型輸出功率(mW)1 |
| LCS-0235-007-23 | A | 235 | 23 | 1 | 100 | 7 | 1 |
| LCS-0255-007-23 | A | 255 | 23 | 1 | 100 | 6.9 | 2 |
| LCS-0265-02-23 | A | 265 | 23 | 1 | 350 | 6.3 | 202 |
| LCS-0275-04-23 | A | 275 | 23 | 1 | 600 | 6 | 35 |
| LCS-0280-05-23 | A | 280 | 23 | 1 | 800 | 6.5 | 45 |
| LCS-0310-03-23 | A | 310 | 23 | 1 | 600 | 5.8 | 30 |
| LCS-0325-03-23 | A | 325 | 23 | 1 | 600 | 4.7 | 24 |
| LCS-0340-02-22 | A | 340 | 22 | 1.7 | 350 | 4.3 | 23 |
1.由于制造工藝和操作參數（如溫度和電流）的變化，任何給定LED的實際輸出都可能變化。規范旨在用作指導。
2.對于2019年8月之前的舊設備，典型的輸出功率為5 mW。
類型-D
| 零件編號 | 類型 | 波長(nm) | 光束直徑(mm) | 半發散角(deg.) | Iop (mA) | Vop (V) | 典型輸出功率(μW)1 |
| LCS-0310-0015-20 | D | 310 | 20 | 0.6 | 30 | 5.5 | 300 |
| LCS-0340-0200-20 | D | 340 | 20 | 0.6 | 500 | 4.3 | 17mW |
1.由于制造工藝和操作參數（如溫度和電流）的變化，任何給定LED的實際輸出都可能變化。規范旨在用作指導。
停產零件
| 零件編號 | 類型 | 波長(nm) | 光束直徑(mm) | 半發散角(deg.) | Iop (mA) | Vop (V) | 典型輸出功率(μW)1 |
| LCS-0240-0025-20 | D | 240 | 20 | 0.6 | 25 | 10 | 35 |
| LCS-0255-0020-20 | D | 255 | 20 | 0.6 | 30 | 6.5 | 150 |
| LCS-0260-0020-20 | D | 260 | 20 | 0.6 | 30 | 6.5 | 150 |
| LCS-0275-0020-20 | D | 275 | 20 | 0.6 | 30 | 6.2 | 300 |
| LCS-0280-0020-20 | D | 280 | 20 | 0.6 | 30 | 5.8 | 400 |
| LCS-0280-03-23 | A | 280 | 23 | 1 | 500 | 5.8 | 30 |
| LCS-0285-0020-20 | D | 285 | 20 | 0.6 | 30 | 5.8 | 400 |
| LCS-0285-03-23 | A | 285 | 23 | 1 | 500 | 5.8 | 35 |
| LCS-0295-0015-20 | D | 295 | 20 | 0.6 | 30 | 5.5 | 250 |
| LCS-0295-03-23 | A | 295 | 23 | 1 | 600 | 5.8 | 25 |
| LCS-0300-03-23 | A | 300 | 23 | 1 | 500 | 6 | 25 |
| LCS-0325-0020-20 | D | 325 | 20 | 0.6 | 30 | 5 | 200 |
| LCS-0340-0015-20 | D | 340 | 20 | 0.6 | 30 | 5 | 200 |
1.由于制造工藝和操作參數（如溫度和電流）的變化，任何給定LED的實際輸出都可能變化。規范旨在用作指導。
