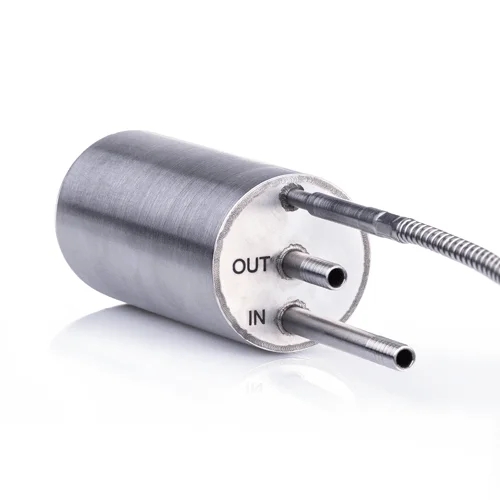

HFS01水冷傳感器

更新時間:2025-03-13

瀏覽量:500

品牌：Hukseflux
型號：HFS01
描述：HFS01 是一種水冷傳感器，可測量高水平輻射和對流熱通量。它專為研究集中太陽輻射（800 x 集中直接太陽輻射）和高強度火焰（燃氣燃燒器、煤火）而設計。HFS01 具有非常堅固的全金屬/陶瓷儀器主體...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

HFS01水冷傳感器概述：

用戶手冊 說明書

HFS01 測量范圍為（0 至 800）x 103 W/m2 的熱通量；由火焰和太陽能集中器產生的極高通量。

該儀器配備黑色吸收器，專為在熱通量包括輻射和對流的環境中進行測量而設計。HFS01 的熱電堆傳感器產生與總吸收熱通量成比例的輸出電壓。傳感器必須是水冷的。水冷通常由自來水提供。可用于安裝的可拆卸法蘭隨傳感器一起提供。此外，還包括一個 K 型熱電偶，用于測量傳感器主體溫度。

靠近傳感器的電纜部分是帶有互鎖螺旋不銹鋼鎧裝的特殊高溫金屬護套電纜。耐高溫電纜和鎧裝可承受高達 900 °C 的溫度。因為傳感器主體是水冷的，所以它會保持相對涼爽。傳感器的表面溫度可能達到 650 ?C。低溫延長電纜有一層聚四氟乙烯類塑料護套。

也可以訂購不帶黑色涂層的 HFS01 傳感器，這樣 HFS01 對輻射的吸收減少，同時對對流輻射保持敏感。用戶也可以在 HFS01 上涂上自己的涂層，以產生不同的輻射響應。

HFS01水冷傳感器獨特的特性和優勢：

1、非常堅固的全金屬/陶瓷儀器主體和傳感器

2、高溫信號線

3、信號線與傳感器主體和冷卻水電絕緣 HFS01 很簡單。它可以直接連接到常用的數據記錄系統。熱通量（以 W/m2 為單位）是通過將 HFS01 輸出（一個小電壓）除以靈敏度來計算的。靈敏度隨 HFS01 在其產品證書上提供。HFS01 配備重型電纜和全不銹鋼外殼，可防止水分滲入傳感器，經證明非常可靠。

HFS01水冷傳感器建議用途：

1、太陽能聚光器

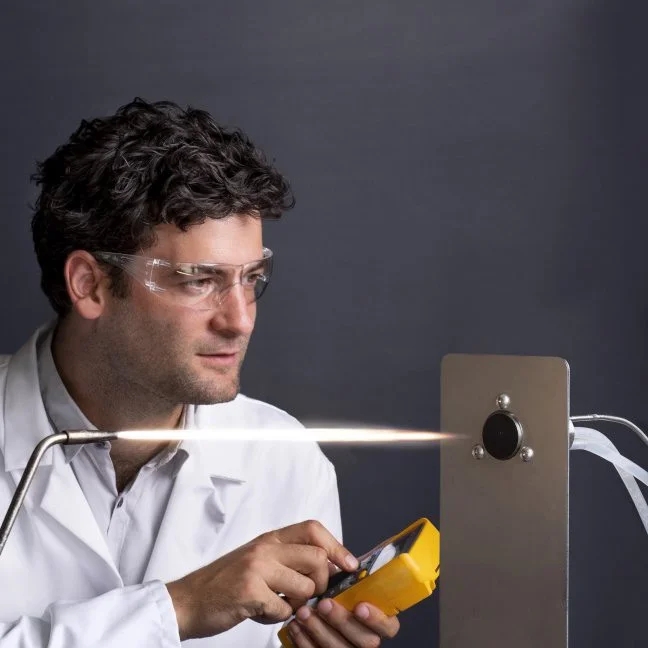

2、火焰研究

3、流化床

HFS01水冷傳感器應用領域：

1、建筑物理/絕緣、熱舒適性和能量收支測量

2、工業監測和控制/熱通量和傳熱測量

3、科學研究/熱與傳熱測量

HFS01水冷傳感器規格：

被測量	熱通量，溫度
測量范圍	0 至 800 x 103 W/m2
SI 單位的測量值	熱流密度/輻照度 W/m2
熱通量傳感器	熱電堆
溫度感應器	K型熱電偶
靈敏度（標稱）	9 x 10?? V/(W/m2)
校準溯源性	到 SI 單位
額定工作溫度范圍	:
傳感器和黑色涂層	-30 至 +650 °C
IP防護等級	IP67
標準電纜長度	:
高溫電纜	1 米（見選項）
低溫延長線	3 m（見選項）
額定冷卻水溫度范圍	10 至 30 °C
額定冷卻水流量	> 30 l/h (0.01 l/s)，是 100 l/h (0.03 l/s)
輸出信號	直流電壓
輸出信號范圍	額定測量范圍內為 10 x 10?3 V
光譜范圍	0 至 50 x 10?? 米
全視角	180°
黑色涂層發射率	0.92（估計）
訂購代碼	HFS01 – 高溫電纜長度（米） – 低溫延長電纜長度（米）
選項	?更長的電纜（以米為單位指定兩種電纜的總電纜長度） ?HFS01 電纜末端的連接器 ?低溫延長電纜，帶 2 個連接器，匹配電纜連接器和底盤連接器 ?帶內部接線的底盤連接器（接線顏色代碼與電纜顏色代碼） ?空白金屬傳感器表面，無涂層
