MODEL 3010BX 硫化氫氣體分析儀美國AMI

更新時間:2025-03-13

瀏覽量:608

品牌：美國AMI
型號：3010BX
描述：型號3010BX是AMI的微量H2S分析儀。其設計使分析儀成為工程師和測量技術人員在惡劣條件下尋求可靠準確H2S測量的選擇。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

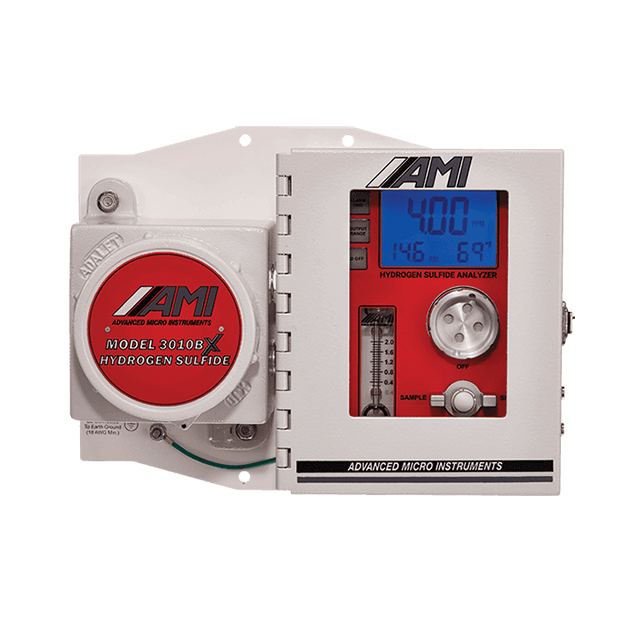

MODEL 3010BX 硫化氫氣體分析儀描述：

功能和優點

用于無泄漏設計的消除器單元塊

ELIMINATOR CELL BLOCK提供了一種獨特、緊湊的采樣系統方法和一個加工成固體金屬塊的高效流量傳感器袋。精密交叉鉆孔交叉氣體通道消除了對長管和易泄漏壓縮配件的需求。此外，一個獨特設計的三通選擇閥（采樣/量程/關）、計量閥、壓力傳感器和流量計都集成在ELIMINATOR CELL BLOCK中。它還為用戶提供了直接的前面板通道，用于安裝和更換傳感器，而無需拆卸或工具。

專為用戶設計

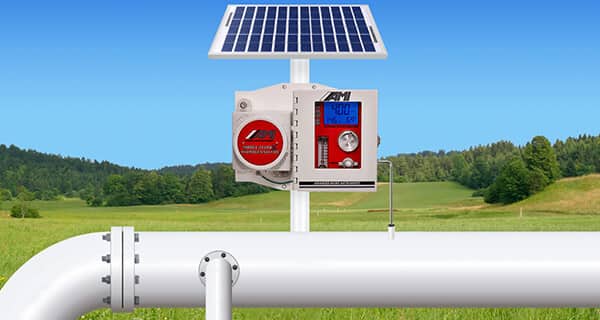

直觀的控制、緊湊的尺寸和堅固的設計使MODEL 3010BX易于安裝，非常適合室內或室外使用。分析儀的低功率要求甚至允許加熱配置在遠程位置只需一塊太陽能電池板即可供電。高性能和可靠性加上幾乎免維護的操作，使MODEL 3010BX成為一種簡單、低成本、長期的H2S測量解決方案。

全套標準功能

AMI的MODEL 3010BX Trace H2S分析儀配備了一整套功能，無需典型的“充電”。標準功能包括：4用戶可選模擬輸出范圍、大背光LCD、雙獨立報警繼電器觸點、綜合報警邏輯（故障安全或非故障安全、閉鎖或非閉鎖和獨立報警延遲）、報警旁路和3級安全設置。自動數據記錄提供了H2S測量、氣體壓力、溫度、電源電壓和電源斷電歷史的詳細時間戳記錄。所有這些功能都可以通過AMI強大的COMMAND CENTER軟件訪問，該軟件在所有AMI分析器中通用

技術規格

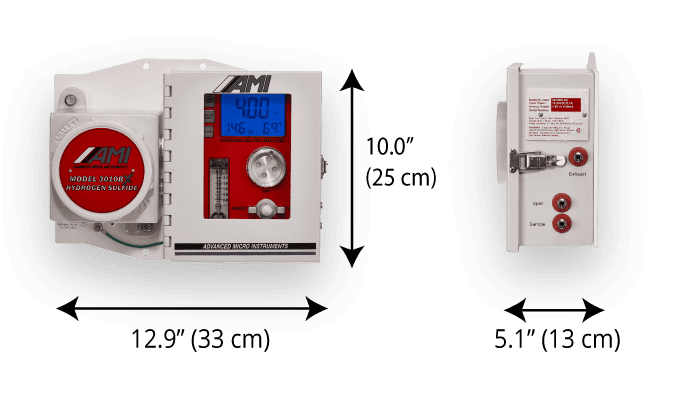

物理和電氣規格
重量	安裝	燃氣連接	接液部件
16.0 磅（7.26 千克）	壁掛式或 2.0” 管道	?” 316 SS 壓縮接頭	316 SS 配件、化學鍍鎳電池塊、鍍金觸點、丙烯酸流量計和 O 形圈（Viton、kalrez 和 Buna-N）
功率
直流		交流
10 – 24 VDC，最大 150 mA（非加熱） 10 – 24 VDC，最大 2.2 安培（加熱）		100 – 240 VAC，最大 150 mA（非加熱） 100 – 240 VAC，最大 550 mA（加熱）

注意：對于材料或工藝上的任何缺陷，零件和人工提供 2 年保修。H 2 S 傳感器1 年保修

操作規范
輸出范圍（用戶可選）		工作環境溫度
標準范圍	可選的高量程傳感器	非加熱型	加熱	極端天氣外殼加熱
0 – 10 ppm 0 – 50 ppm 0 – 100 ppm 0 – 200 ppm 0 – 100 ppm 0 – 500 ppm 0 – 1000 ppm 0 – 2000 ppm		25°F 至 115°F （–3.9°C 至 46°C）	–20°F 至 115°F （–29°C 至 46°C）	–40°F 至 115°F （–40°C 至 46°C）

流量（推薦）	進氣壓力	操作高度
		直流	交流電
1.0 至 1.5 SCFH （0.5 – 0.75 Lpm）	0.5 - 150 psig (0.03 - 10.3 巴)	≤ 5,500 米（18,000 英尺）	≤ 2,500 米（8,200 英尺）

傳感器和分析儀性能規格
低量程傳感器	高量程傳感器	對于特定范圍，1.5 SCFH (0.75 Lpm) 時的響應時間為 90%		重復性	準確性
最大范圍 0 –200 ppm	最大范圍 0 –2000 ppm	0 – 100 ppm <120 秒	0 – 2000 ppm <120 秒	±1% 量程或 ±0.2 ppm H ₂ S，以較大者為準	恒定條件下滿量程范圍的 ±1.5%
批準
I 類，1 區，B、C 和 D 組，T4 I 類 0/1 區，AEx ia/db IIB+H2 T4 Ga/Gb		IECEX：Ex ia IIB+H2 T4 Ga/Ex db IIB+H2 T4 Gb UKCA/PESO：Ex ia/db IIB+H2 T4 Ga/Gb -32°C ≤ Tamb ≤ +46°C		ATEX：II 1/2 G Ex ia/db IIB+H2T4 Ga/Gb 防護等級：IP65

對樣氣中其他氣體的響應（假設存在 100 PPM 所列氣體）
甲硫醇 (40 ppm)	一氧化碳 (4 ppm)	氫氣 (1 ppm)	二氧化硫（18 ppm）

分析器的主要特點
細胞消除器塊	包含完整的采樣系統及所有組件，包括流量計、計量閥、壓力傳感器和三通選擇（采樣/量程/關閉）閥，完全集成
警報	2 個完全可調的濃度警報，具有可配置的警報邏輯和繼電器觸點，具有：報警旁路閉鎖/非閉鎖警報延遲故障安全/非故障安全高于或低于設定點觸發報警時打開或關閉
內部壓力傳感器	測量 0 – 150 psig 的氣體入口壓力
模擬輸出	1 – 5 VDC 和 4 – 20mA 隔離輸出信號和 Modbus 雙向 RS485 通信

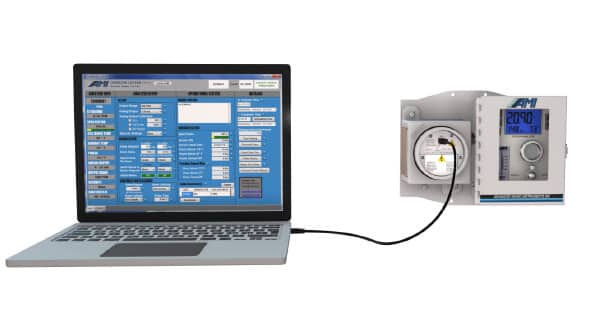

指揮中心	該軟件可在 AMI 分析儀上運行并允許用戶訪問功能：錯誤狀態顯示報警配置數據記錄器（記錄 H ₂ S 測量值、溫度、psig 和功率）校準詳情
配件	除霧器分析儀守護者極端天氣外殼
