2220 2276 高性能加速度計

更新時間:2025-03-13

瀏覽量:661

品牌：SDI
型號：2220-2276
描述：SDI的型號2220和2276高性能單軸MEMS直流加速度計是一種堅固的即插即用測量設備，可在經歷大的或快速的溫度變化或長時間保持極端高溫或低溫的零至中頻應用中提供增強的溫度性能。 ...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

2220 2276 高性能加速度計描述：

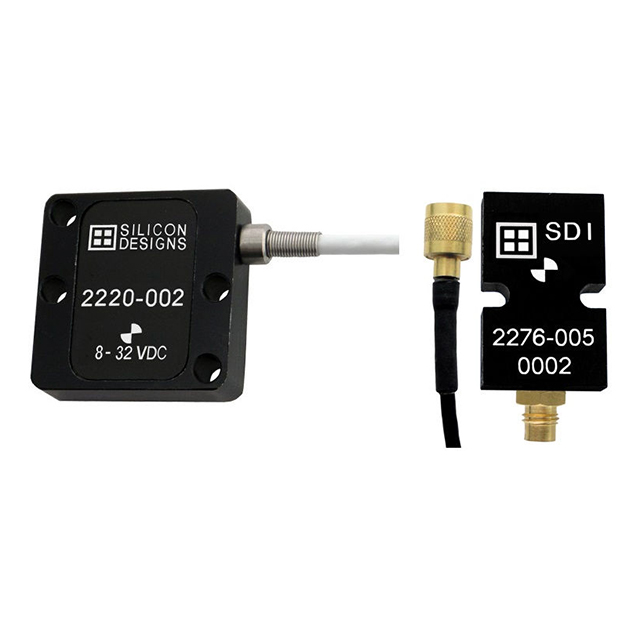

SDI的2220和2276型號高性能單軸MEMS直流加速度計是堅固耐用、易于集成的測量工具，專為應對極端溫度變化而設計，適用于需要在寬泛溫度范圍內長期穩定性的零至中頻應用場景。2220采用了標準的1英寸方形封裝，并配備了一條10英寸長的集成電纜，與2276的操作方式相同，而2276則因其緊湊的設計特別適合于空間受限的應用場景。

這兩款加速度計均采用密封結構的低噪聲SDI1522型表面安裝傳感器，在出廠前經過單獨的測試、編程、校準及驗證過程，確保其在熱波動條件下的準確性。它們都提供了初始校準報告。內置的電壓調節器和內部參考電壓使得用戶無需提供精密電源。產品外殼由堅固的陽極氧化鋁制成，并進行了環氧樹脂密封處理，支持通過螺絲固定、粘合劑粘接或磁鐵連接等方式進行簡便安裝。

可用的 G-范圍
± 2 g
± 5 g
± 10 g
± 25 g
± 50 g
± 100 g
± 200 g
± 400 g

特性

低噪聲：±2g 滿量程版本的典型值為 10 μg/rootHz

工作溫度范圍：-55 至 +125°C 工作溫度范圍

電源電壓：+8V 至 +32V DC

出色的長期穩定性

輸出選項：±4V差分輸出或0.5V至4.5V單端輸出

頻率響應：從DC到2000+ Hz

支持長達2000英尺的電纜長度

提供傳統1英寸封裝尺寸和更小尺寸版本

簡單的四 (4) 線連接

堅固的陽極氧化鋁外殼

完全校準和序列化以實現可追溯性

零至中頻應用

g 量程	靈敏度，微分	頻率響應（典型值，3 dB）	頻率響應（最小值，3 dB）	頻率響應（典型值，5%）	輸出噪聲，差分（RMS，典型值）	最大限度。機械沖擊（0.1 毫秒）
G	毫伏/克	赫茲	赫茲	赫茲	微克/（根赫茲）	g（峰值）
±2	2000	0 – 525	0 – 300	0 – 250	10	2000
±5	800	0 – 800	0 – 420	0 – 400	15	2000
±10	400	0 – 1100	0 – 660	0 – 700	23	5000
±25	160	0 – 1750	0 – 1050	0 – 1300	38	5000
±50	80	0 – 2100	0 – 1400	0 – 1600	60	5000
±100	40	0 – 3000	0 – 1700	0 – 1700	121	5000
±200	20	0 – 3600	0 – 2100	0 – 1900	243	5000
±400	10	0 – 4200	0 – 2400	0 – 2000	475	5000

操作

當SDI 2220和2276型MEMS直流加速度計使用AOP和AON輸出信號以差分配置連接到儀器時，它們提供了良好性能，但它們也支持單端操作，以實現靈活性。

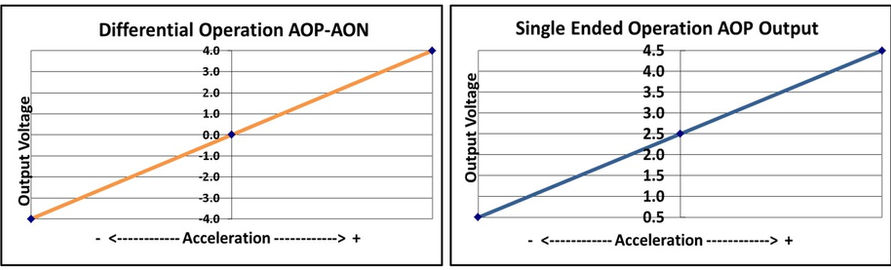

這些加速度計產生隨加速度變化的差分模擬輸出電壓對（AON和AOP）。信號輸出在大約2.5伏的共模電壓附近是完全差分的。在零加速度下，輸出差分電壓標稱為0伏直流電；在±滿刻度加速度下，輸出分別為±4伏直流電，如圖（下圖）所示。輸出比例因子與+8到+32伏的電源電壓無關。

當無法進行差分連接時，SDI建議通過將AOP和GND連接到儀器并斷開AON，以單端模式將加速度計連接到儀器。請記住，與差分連接相比，單端連接的信噪比降低了一半。

性能-所有版本

所有型號：除非另有規定，否則Vs=+8至+32 VDC，TC=25°C，差模。量程=±g范圍=8000 mV。

注（1）：僅適用于2g至50g；100g及以上的版本進行了測試，規定范圍為-65至+65g。

注意：大于所列應力可能會對設備造成不可逆性損壞。這些僅為最大應力等級。不意味著在這些條件下或高于這些條件時設備的功能操作。

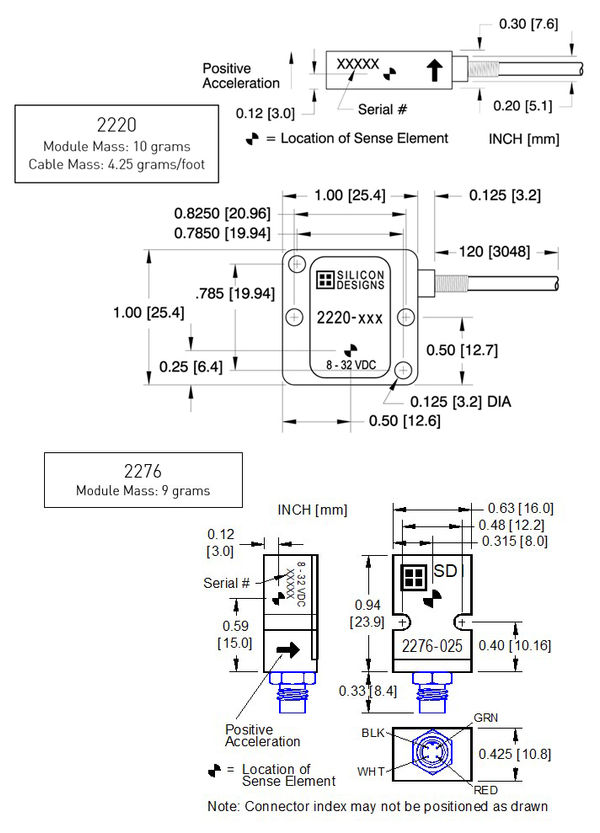

包裝尺寸

三軸版本

SDI還提供2220和2276的三軸版本——分別為2470和2476，這些設備在一個封裝內實現了多維感應功能，只需一個激勵連接即可。它們使用了升級版的SDI1522表面安裝加速計，改善了偏置和比例因子的溫度漂移性能，并附有初始校準證書。2470配備了3英尺集成電纜，而2476則帶有連接器，便于根據需求定制電纜長度和位置。
